Пневмоадаптер для пневматических валов: эффективное решение для гибкой перенастройки оборудования

В современном промышленном производстве нередко возникает задача оперативной перенастройки оборудования под рулоны разного диаметра. Пневмоадаптер для пневматических валов — это технологичное решение, позволяющее быстро и без замены основного вала перейти на работу с втулками иного размера.

Что это такое?

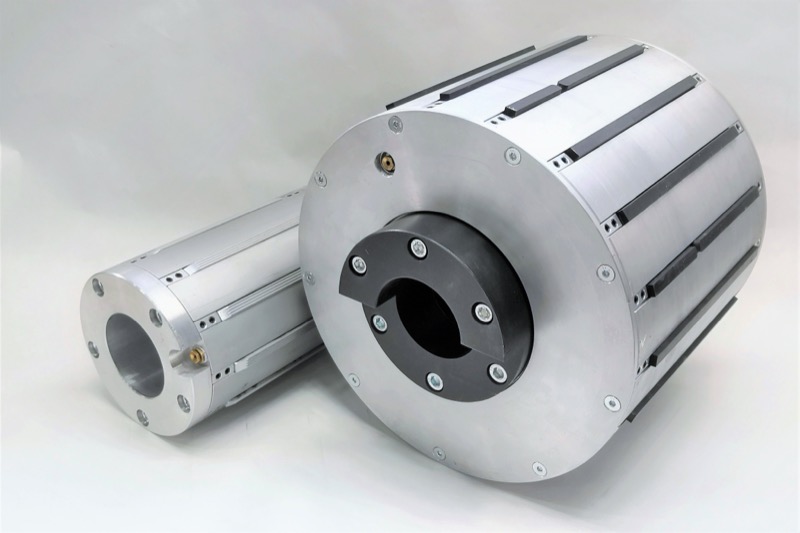

Пневмоадаптер (пневматический переходник) — специальное устройство, монтируемое на пневмовал. Он обеспечивает надёжную фиксацию втулок увеличенного диаметра за счёт выдвижных элементов. По принципу работы адаптер аналогичен пневмовалу, но выполняет функцию «переходника» между валом и рулонным материалом.

Ключевые преимущества

Экономия времени. Не требуется полная замена вала — достаточно установить адаптер.
Универсальность. Позволяет работать с втулками разного диаметра на одном оборудовании.
Надёжность фиксации. Пневматические камеры и выдвижные части гарантируют плотный зажим рулона.
Простота монтажа. Установка на вал выполняется быстро, без сложного инструмента.
Долговечность. Корпуса из сплава алюминия, износостойкие разжимные элементы.

Область применения

Пневмоадаптеры используются в оборудовании для:

размотки и намотки рулонных материалов (бумага, плёнка, текстиль, фольга);
бобинорезательных машин;
перемотчиков;
ролевого офсетного оборудования;
флексопечатных машин и др.

Технические особенности

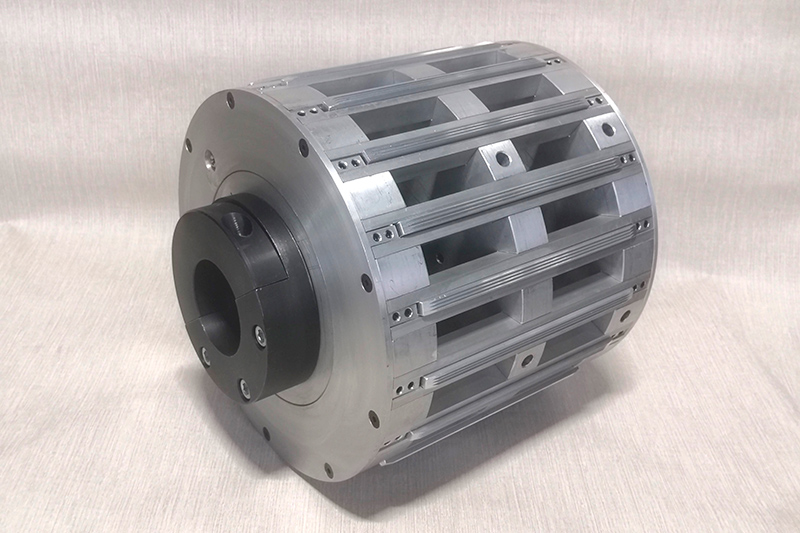

Диапазоны диаметров: наиболее часто используются адаптеры для перехода с втулок диаметром 76 мм (3′′) на 152 мм (6′′), также возможно изготовление адаптеров в диапазоне от 25мм (1′′) до 300 мм (12′′).
Нагрузка рассчитывается исходя от диаметра и конструкции адаптера
Материалы: корпус — алюминиевый сплав с конструктивным применением частей из стали;
Разжимные элементы — алюминий, полиуретан или их комбинации.
Управление: подача воздуха через пневмопистолет.

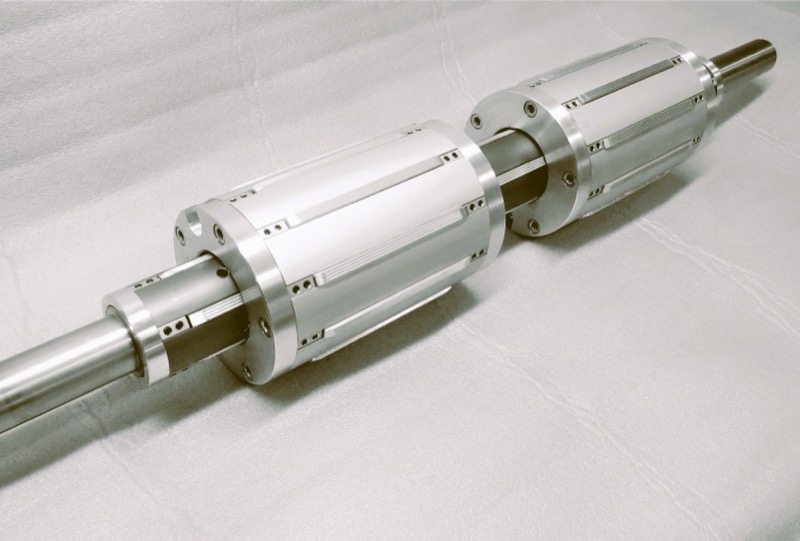

Дополнительно: возможность соединения нескольких адаптеров в систему через трубки с фитингами.

Как это работает?

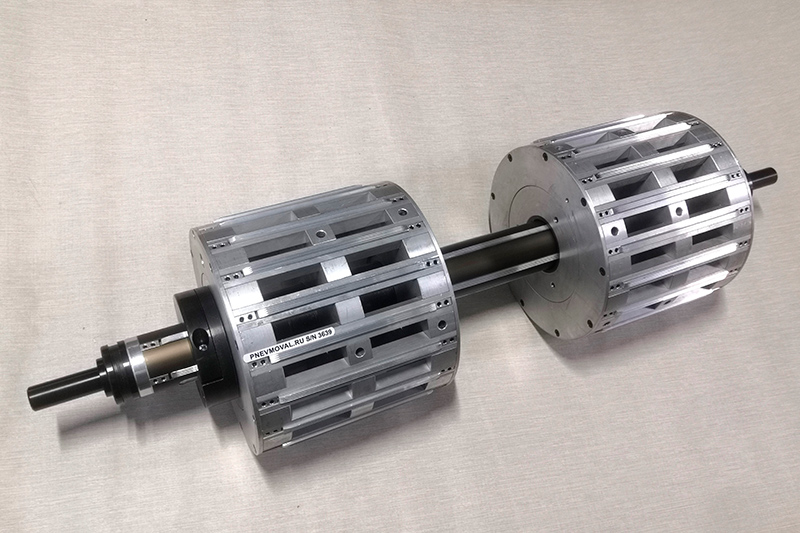

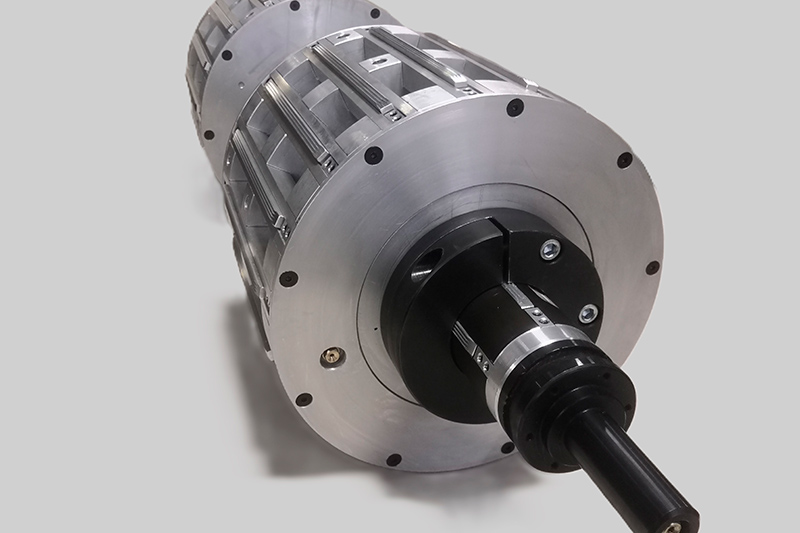

Адаптер крепится на пневмовал с помощью боковых фланцев или разжимных элементов основного вала.
При подаче сжатого воздуха происходит расширение внутренних пневматических камер, что приводит к динамическому перемещению выдвижных элементов.
Втулка фиксируется за счёт равномерного давления по окружности.
После завершения работы воздух стравливается, и рулон легко снимается.

Почему стоит выбрать пневмоадаптер?

Это оптимальное решение для предприятий, которым важно:

минимизировать простои при смене форматов;
сократить затраты на закупку дополнительных валов;
обеспечить стабильную работу оборудования с рулонами разного диаметра.

Готовность к выполнению индивидуальных задач

В дополнение к стандартным моделям, наша компания предлагает разработку адаптеров в соответствии с техническими требованиями заказчика. Для корректного расчета параметров необходимо предоставить следующую информацию:
